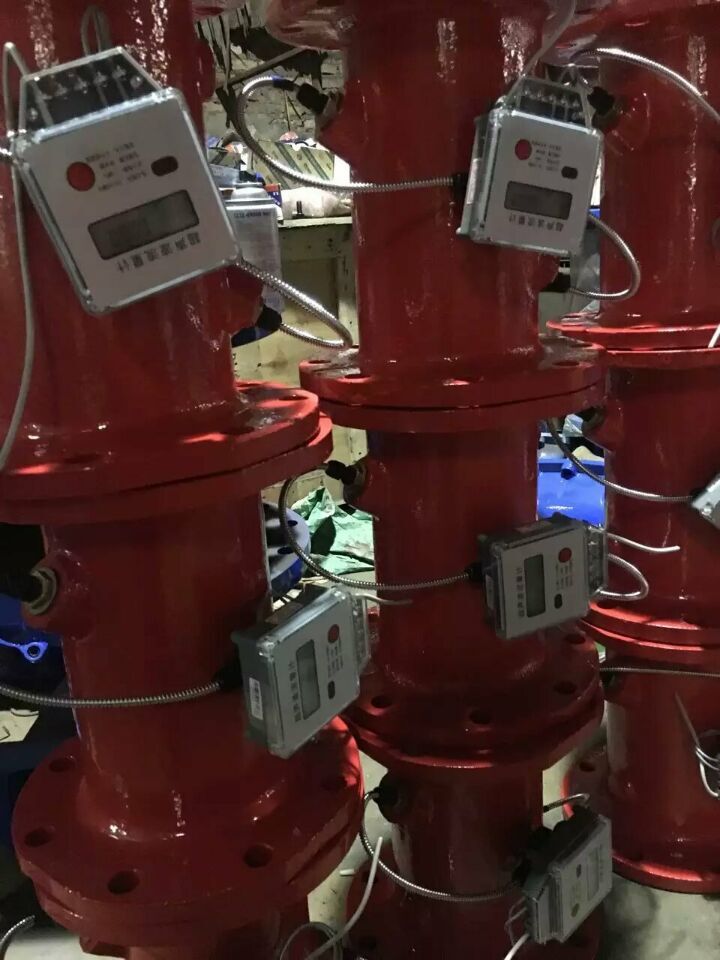

消防专用超声波流量计

•

在流量菜单状态下(如显示界面不是中文，点击按键切换界面，在液晶有上方显示单位M3，则该界面即为流量菜单)长按8秒进入检定状态。

可显示内容如下：

流速                00000.00     L/h

流量     检定       000000.00    L

热量     检定       0000.0000    kw.h

3）在检定模式流量菜单状态下长按按键4秒可退出检定状态或一个小时自动退出。

     4）在回水温度菜单状态下长按8秒进入前18个月消费热量和流量菜单。

按键使用说明

●

使用简单方便，操作主要由单一的按键完成，每轻按一次按键显示内容切换一次，切换到后一项后从新开始，显示停留在后一次切换上。

切换顺序为 ：热量、入口温度、出口温度、温度差、瞬时流速、累计流量、累计热量

在正常工作情况下，按按键5秒钟自动进入检定状态。进入检定状态后D一个显示的为流量检定，再次轻按按键显示的内容为热量检定，再次轻按按键退出检定状态。检定状态在90分钟后自动退出，进入正常使用状态。

●   热量表的所有部件（包括流量管段部件、温度传感器和积分计算部件）安装位置应避免暴晒、水淹、冰冻、化学和电磁污染，并方便拆装和抄表。

●   流量计的安装：

1）              安装前应全部清洗管道系统，去除支管内的麻丝、沙石等杂物，以免造成流量计故障

2）              流量计可水平或垂直安装，为了便于超标显示窗口可根据安装情况调整位置

3）              水流方向应与流量计上的箭头标示相一致

4）              前后管道直径要与流量计口径相符

5）              表前应留5DN，表后应留2DN的支管段（DN为热量表的公称口径）

6）              流量计两端应设置污物过滤器、关闭阀，以便于滤除污物和维修、更换

7）              安装完毕后应在热量表进口连接螺母与、热量表之间、测温球阀与铂电阻之间打铅封

●   温度传感器的安装

1）              带有红色标签的温度传感器厂家已经安装在流量计的出水口上，用来测量进口水温度

2）              带有蓝色标签的温度传感器应安装在回水管道上，需安装在专用的测温球阀或测温三通上

3）              温度传感器导线不得随意增减、变更，如有特殊需要请及时告知生产厂家

●   日常维护

1）              热量表安装使用后应定期巡回检查运行状况和电池电压是否正常，以防安装过程中导致不可见的损坏

2）              当流量明显减少影响供暖时，应及时进行过滤器的排污处理

运行时间达到6年（2个检定周期）或虽不到6年但显示屏数据模糊不清，或显示电量不足时，既应由专门技术人员更换电池，
