电磁式明渠流量计

•

概 述

简便、快捷、准确、可靠、稳定的渠道与河流测量装置一直是各国流量测量zj****的追求，受科学技术自身条件的限制，始终没能解决好这一难题。

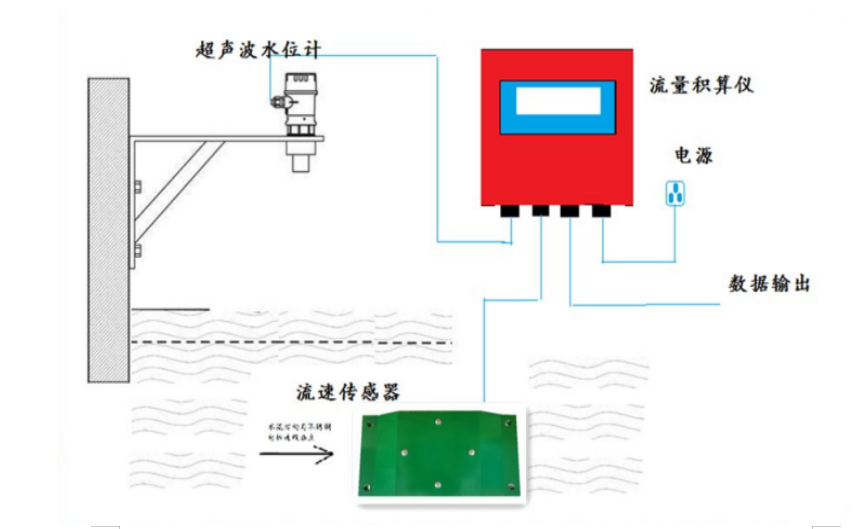

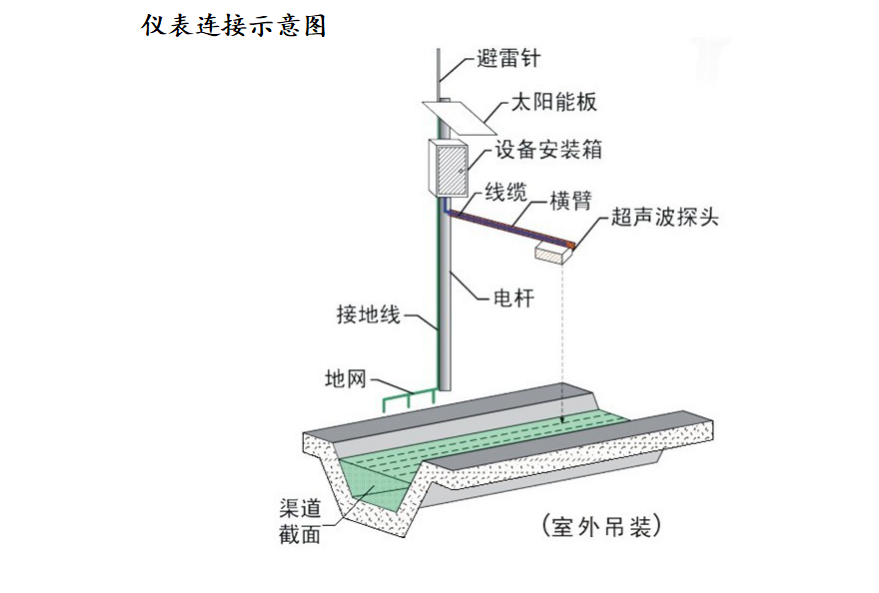

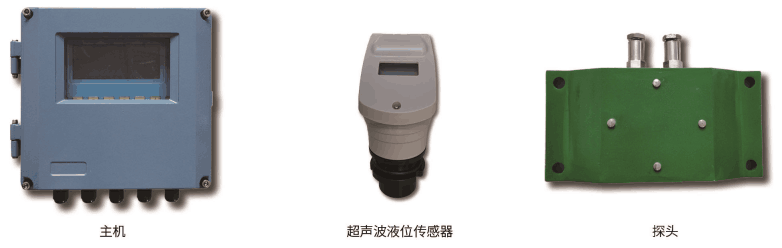

我们使用电磁式明渠流量计，利用“面积流速法”原理测量明渠流量。系统内置明渠流量模型，采用单点流速法结合水文流体学，通过单点流速推演河道平均流速，并结合水位，水流断面面积计算水流量。其组成部件包括明渠转换器、电磁式流速传感器、液位计、太阳能供电系统。

适用于江河、小溪、灌排渠道、水利工程、工厂排水、和大多数下水道的流量测量。

                                   特点

（1）测量范围大（流速区间0.1-10m/s），流量测量不受支流面回水的影响；

（2）流速传感器结构设计符合流体力学，体积小巧，安装方便，标准渠道无需改造可直接安装，施工成本低；

（3）测量信号稳定，受渠道水流影响较小；

（4）可同时显示渠道液位、流速、瞬时流量、累积流量；

（5）采用EEPROM存储累计流量，断电后数据可以长期保存；

（6）大屏幕点阵显示，不***有中文，还有配合图形，方便操作及流态分析；

（7）可选配实时显示流速曲线、图形软件，便于水流流态分析研究；

（8）具有RS485通讯口，可实现数据远程传输；

（9）便携式具有数据存贮功能，便于测量情况分析。

二、主要技术参数

（1）测量精度：流速±1.0%；液位±0.5%；流量±5%；

（2）测量范围：流速区间0.1-10m/s；

（3）适用渠道：矩形渠、梯形渠、自定义形状的渠道，渠宽≥0.2m；渠深≥0.1m；

（4）显示内容：流速（m/s），液位（m），瞬时流量（m³/h），累计流量（m³）；

（5）功耗：DC12V/24V供电，配套系统小于5W；AC220V供电，配套系统小于20W；

（6）防护等级：传感器IP68；转换器：IP65；

（7）数据通讯：RS485：Modbus协议；

GPRS/4G：UDP协议、TCP协议；

NB-iot：UDP协议、TCP协议、CoAP协议；
