ADCP刨面流速仪

•

技术指标

特点

①双向测流。

②水位无零点漂移。

③***低分层水位5厘米。

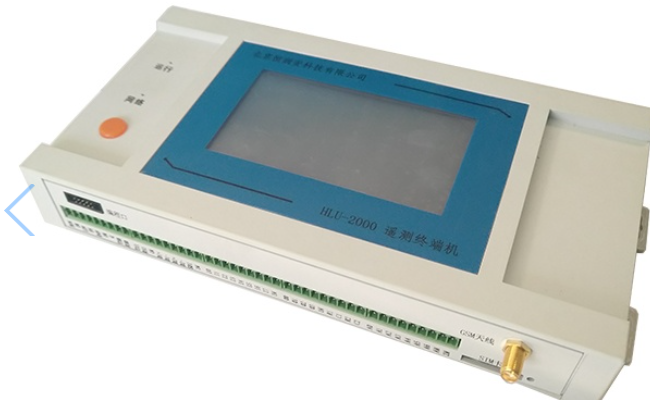

.RTU无线遥测终端

1、采集功能

（1）具备8路无源数字量输入接口，具有脉冲、频率和电平信号的采集功能，可同时接入8路单簧管雨量计或者4路双簧管雨量计，可支持0.1毫米、0.2毫米、0.5毫米和1毫米的雨量计，同时该接口也可以对接采集脉冲式流量计（水表）以及输出频率信号的传感器；

（2）具有2路RS-232接口，波特率范围为300bps-115200bps，其中一路为低功耗接口，可以在休眠时接受外接设备主动发送的数据。可以外接电台、卫星、北斗等通信设备，也可以外接GPS、串口摄像头等设备，还可以外接各种带有RS-232接口的传感器设备；

（3）、具有1路SDI-12接口，内置SDI-12协议，可以采集带有SDI-12接口的水位计、流速传感器、水质传感器等外接设备；

2、通讯功能：

内置4G全网通模块，可以同时进行短信和网络数据的收发；能够同时与4个服务器进行数据通信；具有低功耗待机功能，可以通过短信和电话唤醒；能够对短信和电话的号码进行识别，支持白名单功能；支持通过串口外接电台、卫星、以及北斗等设备进行通信；支持通过串口外接电台、卫星、以及北斗等设备进行通信；

3、存储功能：

内置***大64M串行FLASH存储模块，***多可存储5年的历史数据；内置32K的MRAM，用于存储需实时存储的数据，次数不限，安全可靠；

4、输出功能：

具有4路三极管输出功能，可用于外部控制，***大负载电流200mA；具有2路低功耗继电器，***大负载为1A/30VDC，可直接用于控制外部传感器供电；

5、人机界面：

具有4.3寸触摸液晶屏，液晶屏采用TFT材质，分辨率高，色彩丰富，显示清晰，触摸材质为压力式，操作方便可靠，工作温度范围为-40℃至70℃；具有按键式唤醒按钮，控制触摸屏的开启和关闭；具有三个指示灯，分别指示运行状态、通信状态和USB状态；

6、安全防护：

门磁报警，实现现场和远程的监控报警；支持采集开箱摄像头抓拍图片，留取开箱人员图像信息，并上传接收平台；外设具有定时上/掉电功能，电源、信号源均采取隔离保护，具有防雷设计，保证设备正常稳定运行

7、软件功能：

支持国家标准水文、水资源通信协议；

支持多种站点类型的选择，包括降水站、河道站、水库站、闸坝站、泵站、墒情站、地下水站等，每种站点都可以选择相应的采集要素，可以选择的采集要素包括雨量、河道水位、水库水位、闸位、累积流量、瞬时流量、流速、墒情、地下水深埋、图片等；支持自报、查询应答以及兼容等工作模式；

支持定时报、加报报、软件版本报、链路维持报等报文上报方式，上报采集要素数据的同时，包含：电源电压、信号强度、设备温度等参数；

支持永在线和低功耗两种工作模式，永在线状态下设备保持实时在线，低功耗状态下设备在需要发送数据时或者召测时才发送数据到服务器；

支持电话或者短信召测，设备收到电话或者短信时对电话号码进行识别，对于无关的电话号码不进行召测上线；

支持屏幕完成所有参数的配置和数据查看；

支持同时向多个中心服务器发送数据，***大数量为4个；

支持通信方式主备模式，GPRS、GSM、电台、卫星、北斗等通信方式可以任意设置为主要通信方式或备用通信方式；具备自动校时和远程校时功能；

支持通过串口进行本地数据下载功能

支持通过U盘进行本地数据下载功能

支持远程控制、远程数据提取、远程参数查看、远程参数配置、远程程序升级等功能

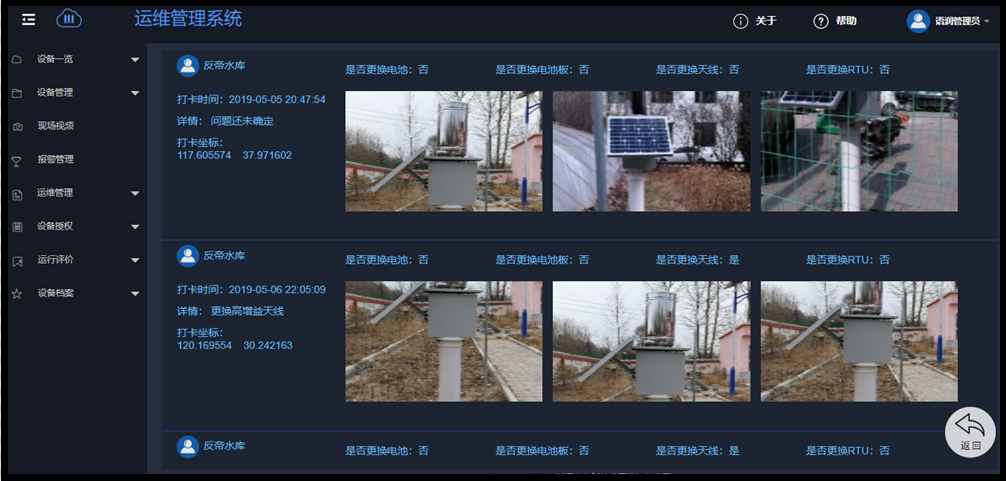

具有配套远程维护管理平台，实现设备侦测、报警管理、远程维护、运维管理和运行评价

支持通过显示屏以曲线和柱状图的方式查看历史数据

支持通过显示屏查看通信状态和短信通信状态

支持通过显示屏进行人工置数和通信测试

符合《水资源监控管理系统数据传输规约》（SZY206-2012）、《水文监测数据通信规约》（SL 651-2014）、《水资源监测设备技术条件》（SZY203-2012）、《水资源监测设备质量检验》(SZY205-2012)、《水资源监控设备基本技术条件》（SL426-2008）的规定提供检测报告；提供全国工业产品生产许可证；

远程维护管理平台，实时侦测各个监测站点设备运行状态，包含:在线状态、信号强度、供电状态、仪器通讯状态、设备温度，并形成侦测报告发送用户。

远程维护管理平台，实时侦测各个监测站点设备运行状态，根据侦测结果，分析异常原因，完成报警推送

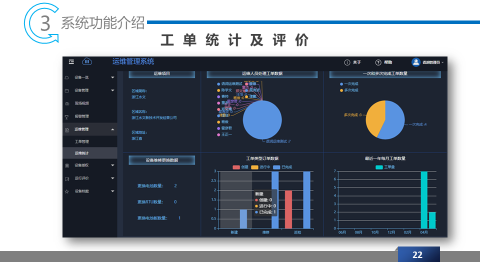

远程维护管理平台，以时间为轴线，对各站点或项目的设备在线、数据完整率、设备故障率以及运维次数进行统计分析，并形成报表

远程维护管理平台，对项目中每次运维工作按照不******别（巡检、维修、设备更换）完成记录，并按照站点或项目进行量化管理

远程维护管理平台，可实现对各个遥测站RTU实现远程的诊断、控制、配置、升级、问题查找

远程维护管理平台，可实现多账户管理和登录，

远程维护管理平台，可通过APP 实现报警通知和报表推送

产品具有低功耗认证

5、平台软件

  软件平台是一款以客户为中心，集物联网、移动通信、移动互联网、大数据等技术，帮助企业构建规划、运营、优化的闭环服务体系的工业互联网云平台软件。 帮助用户建立响应式服务、预防性服务、预见性服务等多级服务机制，打造一站式服务、远程服务的多层次服务体系，实现有效可靠运营。

  平台系统组成： 现场设备管理档案模块；

数据采集处理模块；

现场设备诊断模块；

设备故障推送模块；

设备远程维护模块；

设备运行评价模块；

运维监管自动生成派工单；

运维过程视频监管考核；

工单考核评价模块；

运维人员精准管理；

6、供电系统

   为现场所有设备提供需要的电量

   系统包含：仪表箱、地笼、立杆、横臂、传感器安装结构件、太阳能板、防雷接地系统、蓄电池。
